Генератор сигналов R&S®SMC100A
Краткое описание
- Аналоговый прибор R&S®SMC100A устанавливает новые стандарты для привлекательных по цене генераторов сигналов. У него наименьший размер и наилучшее соотношение цена/характеристики в своем классе.
- Гибкий и универсальный прибор можно использовать в сервисных и ремонтных лабораториях. Благодаря малым размерам и небольшому весу R&S®SMC100A также идеально подходит для работы в полевых условиях и в учебных заведениях.
- Низкий однополосный фазовый шум: ном. –111 дБн (f = 1 ГГц, отстройка от несущей 20 кГц, полоса измерения 1 Гц)
- Широкополосный шум: ном. < –146 дБн (f > 1 МГц, отстройка от несущей > 10 МГц, полоса измерения 1 Гц)
- Негармонические составляющие: ном. < –72 дБн (f ≤ 1600 МГц, отстройка от несущей > 10 кГц)
- Погрешность уровня < 0,9 дБ
- Время установки частоты и уровня <5 мс
- Опциональный высокостабильный опорный генератор
Ключевые факты
- Диапазон частот от 9 кГц до 1,1 ГГц или 3,2 ГГц
- Максимальный уровень на выходе > +17 дБмВт, ном.
- Опциональный высокостабильный опорный генератор
- Режимы аналоговой модуляции (АМ/ЧМ/ФМ/импульсная) в стандартном исполнении
- Встроенная защита от перенапряжения
- Неизнашиваемый электронный аттенюатор
- Минимальная общая стоимость владения
|
Частота |
||
|
Диапазон частот |
Частотная опция R&S®SMC-B101 |
9 кГц ... 1,1 ГГц |
|
|
Частотная опция R&S®SMC-B103 |
9 кГц ... 3,2 ГГц |
|
Время установки |
Режим SCPI |
|
|
Уровень |
||
|
Максимальная выходная мощность |
f = 200 кГц ... 3,2 ГГц |
>+13 дБмВт |
|
|
f ≥500 кГц |
>+17 дБмВт (ном.) в режиме расширенного диапазона |
|
Погрешность уровня |
f = 200 кГц ... 3,2 ГГц |
<0,9 дБ |
|
|
АРУ ВКЛ., режим АВТО, T = 18°C ... 33°C |
|
|
Время установки |
Режим SCPI |
<5 мс |
|
Уровень обратной мощности |
1 МГц ≤ f ≤ 1 ГГц |
50 Вт |
|
|
1 ГГц ≤ f ≤ 2 ГГц |
25 Вт |
|
|
2 ГГц ≤ f ≤ 3,2 ГГц |
10 Вт |
|
Максимально допустимое постоянное напряжение |
|
50 В |
|
Спектральная чистота |
||
|
Негармонические составляющие |
отстройка от несущей > 10 кГц, f ≤1600 МГц |
<-60 дБн (ном. -72 дБн) |
|
Однополосный фазовый шум |
f = 1 ГГц |
<-105 дБн (ном. -111 дБн) |
|
Широкополосный шум |
f > 1 МГц, уровень > 5 дБмВт |
<-138 дБн (ном. -146 дБн) |
|
Поддерживаемые режимы модуляции |
||
|
АМ |
|
стандартная конфигурация |
|
Глубина АМ |
|
0 % ... 100 % |
|
ЧМ/ФМ |
|
стандартная конфигурация |
|
Максимальная девиация ЧМ |
f > 1,6 ГГц |
4 МГц |
|
Максимальная девиация ФМ |
f > 1,6 ГГц |
40 рад. |
|
Импульсная |
|
стандартная конфигурация |
|
Время нарастания/спада |
|
<500 нс. (ном. 100 нс) |
|
Минимальная длительность импульса |
с встроенным импульсным генератором |
1 мкс |
|
Отношение уровней включения/выключения |
|
>80 дБ |
|

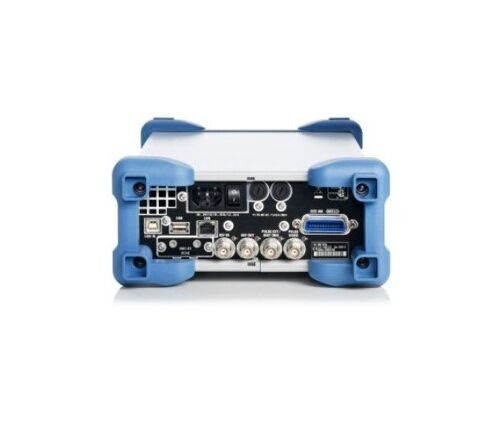

Возможности подключения |
||
|
Дистанционное управление |
|
шина IEC/IEEE (с опцией R&S®SMC-K4) |
|
|
|
Ethernet (TCP/IP) |
|
|
|
USB |
|
Периферийные устройства |
|
USB |
- R&S®SMC-B1 - Термостатированный опорный кварцевый генератор
- R&S®SMC-K4 - Интерфейс GPIB/IEEE 488
